Уплотнение поршня (компактное)
TPM – уплотнение поршня двунаправленного действия для работы в средах со средним уровнем давления. TPM состоит из пяти элементов: центральная часть из NBR, два опорных кольца из термопластичного материала и два направляющих кольца из ацеталя. TPS – уплотнение поршня двунаправленного действия, подходит для использования в средах со средним и высоким уровнем давления. TDE – также двунаправленного действия и используется для уплотнения поршня. TDE состоит из двух элементов: центральная часть из упрочненной эластичной ткани и направляющие кольца из полиацеталя. PDE разработан для нужд землеройной техники, где наблюдаются такие рабочие условия, как сильная вибрация, тряска и высокое давление. PDE состоит из 5 элементов: основной уплотнительный элемент из NBR, два опорных кольца из NBR/ткани (также доступен в термопластике) и два направляющих кольца из полиацеталя. TPL – уплотнение двунаправленного действия для поршня, работает в условиях среднего уровня давления. TPL состоит из 5 элементов: центральная часть из NBR, два опорных кольца из термопластичного материала и два направляющих кольца из полиацеталя. PDH применяется для уплотнения поршня как стандартный уплотнительный элемент. PDH состоит из уплотнительных опорных колец из полиацеталя, основного уплотнительного элемента из упрочненного PTFE и кольца из NBR.
КОД GUARNITEC |
ЧЕРТЕЖ |
НАЗВАНИЕ ПРОДУКТА |
ПРИМЕНЕНИЕ | МАТЕРИАЛ | КОД |
ДАВЛЕНИЕ (max) bar |
ТЕМП-РА (max) °C |
СКОРОСТЬ СКОЛЬЖЕНИЯ (max) – м/с |
СТОИМОСТЬ |
---|---|---|---|---|---|---|---|---|---|
TPM-TPM/P |
![]() |
Уплотнение поршня | Гидравлические цилиндры Автокраны Сельскохозяйственная техника Подъемная техника | NBR + POM + TPE | TPM, TPM/P | 35 | -30/+110 | 0,5 | Стоимость |
TPS |
![]() |
Уплотнение поршня | Гидроцилиндры для горной промышленности Прессы Сталелитейные заводы | NBR + Хлопковая ткань + POM | TPS/T | 40 | -30/+110 | 0,8 | |
TDE |
![]() |
Уплотнение поршня | Гидроцилиндры для горной промышленности Прессы Сталелитейные заводы Гидроцилиндры тяжелой серии | NBR + Хлопковая ткань + POM | TDE | 50 | -30/+110 | 0,5 | |
PDE |
![]() |
Уплотнение поршня | Экскаваторы Сталелитейные заводы Гидроцилиндры для горной промышленности Гидравлические платформы Прессы | NBR + Хлопковая ткань + POM | PDE | 70 | -30/+110 | 0,5 | |
TPL |
![]() |
Уплотнение поршня | Гидравлические цилиндры Автокраны Сельскохозяйственная техника Подъемная техника | NBR + POM + TPE | TPL | 35 | -30/+110 | 0,5 | |
PDH |
![]() |
Уплотнение поршня | Мобильная гидравлика Экскаваторы Гидроцилиндры тяжелой серии | NBR + PTFE + POM | PDH | 60 | -30/+110 | 1,5 |
Технические

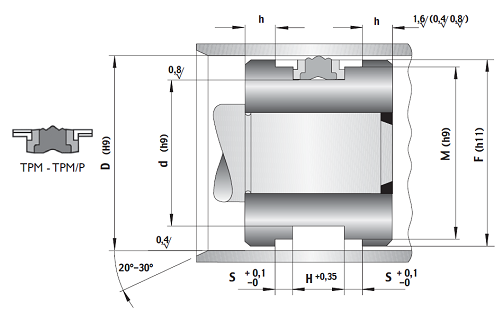

характеристики TPM-TPM/P
Технические

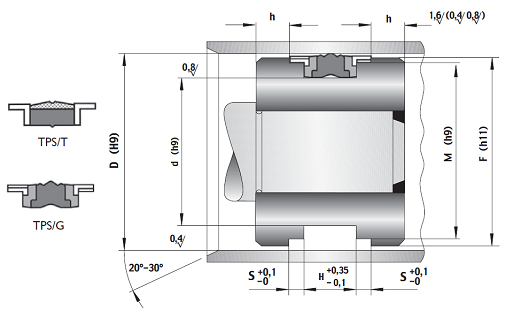

характеристики TPS
Технические

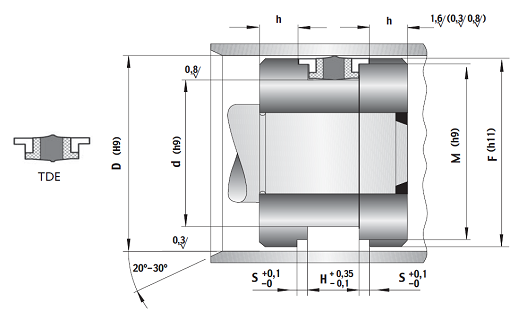

характеристики TDE
Технические

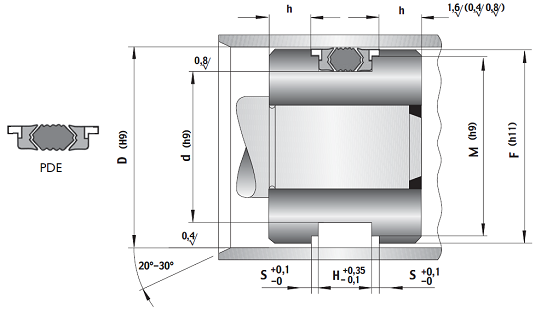

характеристики PDE
Технические

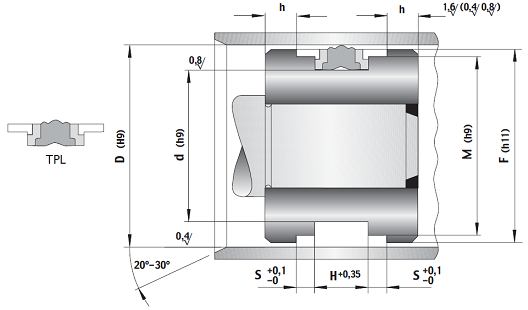

характеристики TPL
Технические

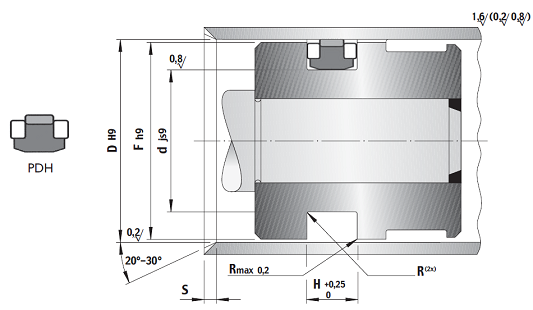

характеристики PDH

GUARNITEC № | D | d | H | F | S | M | h | № |
---|---|---|---|---|---|---|---|---|
TPM 9000* | 25,00 | 15,00 | 12,50 | 24,00 | 4,00 | 22,00 | 5,00 | 098059 |
TPM 9001 | 25,00 | 15,00 | 16,40 | 23,50 | 6,35 | 21,45 | 5,00 | 098059 |
TPM 9002* | 25,00 | 17,00 | 10,00 | 24,00 | 4,00 | 22,00 | 5,00 | 098066 |
TPM 9003 | 30,00 | 17,00 | 15,40 | 28,50 | 6,35 | 26,50 | 5,00 | 118066 |
TPM 9004* | 32,00 | 22,00 | 12,50 | 31,00 | 4,00 | 29,00 | 5,00 | 125086 |
TPM 9005 | 32,00 | 22,00 | 16,40 | 30,50 | 6,35 | 28,50 | 5,00 | 125086 |
TPM 9006* | 32,00 | 24,00 | 10,00 | 31,00 | 4,00 | 29,00 | 5,00 | 125094 |
TPM 9007 | 35,00 | 25,00 | 16,40 | 33,50 | 6,35 | 31,40 | 5,00 | 137098 |
TPM 9008 | 40,00 | 30,00 | 16,40 | 38,50 | 6,35 | 35,40 | 5,00 | 157118 |
TPM 9009* | 40,00 | 30,00 | 12,50 | 39,00 | 4,00 | 37,00 | 5,00 | 157118 |
TPM 9010 | 40,00 | 30,00 | 12,50 | 39,00 | 4,00 | 36,00 | 5,00 | 157118 |
TPM 9011 | 40,00 | 32,00 | 10,00 | 39,00 | 4,00 | 37,00 | 5,00 | 157125 |
TPM 9012 | 40,00 | 24,00 | 18,40 | 38,70 | 6,35 | 35,40 | 5,00 | 157094 |
TPM 9013 | 45,00 | 29,00 | 18,40 | 43,70 | 6,35 | 40,40 | 5,00 | 177114 |
TPM 9014 | 45,00 | 35,00 | 16,40 | 43,50 | 6,35 | 40,40 | 5,00 | 177137 |
TPM 9015 | 50,00 | 34,00 | 18,40 | 48,70 | 6,35 | 45,41 | 5,00 | 196133 |
TPM 9016* | 50,00 | 35,00 | 20,00 | 48,50 | 5,00 | 46,00 | 5,00 | 196137 |
TPM 9017* | 50,00 | 40,00 | 12,50 | 49,00 | 4,00 | 47,00 | 5,00 | 196157 |
TPM 9018 | 55,00 | 39,00 | 18,40 | 53,65 | 6,35 | 50,37 | 5,00 | 216153 |
TPM 9019* | 55,00 | 45,00 | 12,50 | 54,00 | 4,00 | 52,00 | 5,00 | 216177 |
TPM 9020 | 60,00 | 44,00 | 18,40 | 58,65 | 6,35 | 55,39 | 5,00 | 236173 |
TPM 9020/1 | 60,00 | 44,00 | 19,40 | 58,65 | 6,35 | 55,39 | 5,00 | 236173/1 |
TPM 9021 | 63,00 | 47,00 | 18,40 | 61,63 | 6,35 | 58,39 | 5,00 | 248185 |
TPM 9021/1 | 63,00 | 47,00 | 19,40 | 61,63 | 6,35 | 58,39 | 5,00 | 248185/1 |
TPM 9022* | 63,00 | 48,00 | 20,00 | 61,50 | 5,00 | 59,00 | 5,00 | 248188 |
TPM 9023* | 63,00 | 53,00 | 12,50 | 62,00 | 4,00 | 60,00 | 5,00 | 248208 |
TPM 9024 | 65,00 | 50,00 | 18,40 | 63,64 | 6,35 | 60,41 | 5,00 | 255196 |
TPM 9025 | 70,00 | 50,00 | 22,40 | 68,34 | 6,35 | 64,18 | 6,00 | 275196 |
TPM 9026* | 70,00 | 55,00 | 20,00 | 68,50 | 5,00 | 66,00 | 6,00 | 275216 |
TPM 9027 | 75,00 | 55,00 | 22,40 | 73,32 | 6,35 | 69,18 | 6,00 | 295216 |
TPM 9028 | 80,00 | 60,00 | 22,40 | 78,34 | 6,35 | 74,16 | 6,00 | 314236 |
TPM 9029* | 80,00 | 60,00 | 25,00 | 78,00 | 6,35 | 75,00 | 6,00 | 314236 |
TPM 9030* | 80,00 | 65,00 | 20,00 | 78,50 | 5,00 | 76,00 | 6,00 | 314255 |
TPM 9031 | 85,00 | 65,00 | 22,40 | 83,34 | 6,35 | 79,16 | 6,00 | 334255 |
TPM 9032 | 85,00 | 75,00 | 20,00 | 83,34 | 4,00 | 81,00 | 6,00 | 334295 |
TPM 9032/1 | 86,00 | 65,00 | 22,40 | 84,34 | 6,35 | 82,00 | 6,00 | 338255 |
TPM 9033 | 90,00 | 70,00 | 22,40 | 88,31 | 6,35 | 84,15 | 6,00 | 354275 |
TPM 9033/1 | 90,00 | 70,00 | 21,00 | 88,31 | 6,35 | 84,15 | 6,00 | 354275/1 |
TPM 9034 | 90,00 | 75,00 | 20,00 | 88,50 | 5,00 | 86,00 | 6,00 | 354295 |
TPM 9035 | 95,00 | 75,00 | 22,40 | 93,31 | 6,35 | 89,15 | 6,00 | 374295 |
TPM 9036 | 100,00 | 75,00 | 22,40 | 98,05 | 6,35 | 93,14 | 6,00 | 393295 |
TPM 9037* | 100,00 | 80,00 | 25,00 | 98,00 | 6,35 | 95,00 | 6,00 | 393314 |
TPM 9038* | 100,00 | 85,00 | 20,00 | 98,50 | 5,00 | 96,00 | 6,00 | 393334 |
TPM 9039 | 100,00 | 86,00 | 20,00 | 98,50 | 5,00 | 96,00 | 6,00 | 393338 |
TPM 9040 | 105,00 | 80,00 | 22,40 | 103,03 | 6,35 | 98,09 | 6,00 | 413334 |
TPM 9040/1 | 106,00 | 80,00 | 22,40 | 104,03 | 6,35 | 99,09 | 6,00 | 417314 |
TPM 9041 | 110,00 | 85,00 | 22,40 | 108,00 | 6,35 | 103,10 | 6,00 | 433334 |
TPM 9042 | 110,00 | 85,00 | 25,40 | 108,00 | 6,35 | 103,10 | 6,00 | 433334/1 |
TPM 9043* | 110,00 | 90,00 | 25,30 | 108,30 | 6,40 | 104,10 | 6,00 | 433354 |
TPM 9044* | 110,00 | 95,00 | 20,00 | 108,00 | 5,00 | 105,00 | 6,00 | 433374 |
TPM 9045 | 115,00 | 90,00 | 22,40 | 113,02 | 6,35 | 108,10 | 6,00 | 452354 |
TPM 9046 | 120,00 | 95,00 | 22,40 | 118,02 | 6,35 | 113,10 | 6,00 | 472374 |
TPM 9046/1 | 122,00 | 95,00 | 22,40 | 120,02 | 6,35 | 115,10 | 6,00 | 480374 |
TPM 9047 | 125,00 | 100,00 | 25,40 | 122,96 | 6,35 | 118,08 | 6,00 | 492393 |
TPM 9048* | 125,00 | 100,00 | 32,00 | 123,00 | 10,00 | 119,00 | 6,00 | 492393 |
TPM 9049 | 125,00 | 105,00 | 25,40 | 123,30 | 6,35 | 119,10 | 6,00 | 492413 |
TPM 9050 | 130,00 | 105,00 | 25,40 | 127,50 | 9,52 | 122,60 | 6,00 | 511413 |
TPM 9051* | 125,00 | 105,00 | 25,00 | 123,00 | 6,35 | 120,00 | 6,00 | 492413 |
TPM 9052 | 130,00 | 105,00 | 25,30 | 128,00 | 6,35 | 123,10 | 6,00 | 511413 |
TPM 9053 | 135,00 | 110,00 | 25,40 | 132,50 | 9,52 | 127,60 | 6,00 | 531433 |
TPM 9054 | 140,00 | 115,00 | 25,40 | 137,50 | 9,52 | 132,60 | 6,00 | 551452 |
TPM 9055 | 140,00 | 115,00 | 25,40 | 138,00 | 6,35 | 133,00 | 6,00 | 551452/1 |
TPM 9056* | 140,00 | 120,00 | 25,00 | 138,00 | 6,35 | 135,00 | 6,00 | 551472 |
TPM 9057 | 145,00 | 120,00 | 25,40 | 142,50 | 9,52 | 137,60 | 7,00 | 570472 |
TPM 9057/1 | 147,00 | 122,00 | 25,40 | 144,50 | 9,52 | 139,60 | 7,00 | 578480 |
TPM 9057/2 | 148,00 | 123,00 | 25,40 | 145,50 | 9,52 | 140,60 | 7,00 | 582484 |
TPM 9058 | 150,00 | 125,00 | 25,40 | 147,50 | 9,52 | 142,60 | 7,00 | 590492 |
TPM 9059* | 150,00 | 130,00 | 25,40 | 148,30 | 6,35 | 144,10 | 7,00 | 590511 |
TPM 9060 | 155,00 | 130,00 | 25,40 | 152,50 | 9,52 | 147,60 | 7,00 | 610511 |
TPM 9061 | 160,00 | 135,00 | 25,40 | 157,50 | 9,52 | 152,60 | 7,00 | 629531 |
TPM 9062* | 160,00 | 130,00 | 32,00 | 158,00 | 10,00 | 154,00 | 7,00 | 629511/2 |
TPM 9063* | 160,00 | 140,00 | 25,00 | 158,00 | 6,35 | 155,00 | 7,00 | 629551 |
TPM 9064 | 160,00 | 130,00 | 25,40 | 157,50 | 9,52 | 152,60 | 7,00 | 629511 |
TPM 9065 | 160,00 | 130,00 | 25,40 | 157,50 | 6,35 | 153,00 | 7,00 | 629511/1 |
TPM 9066 | 165,00 | 140,00 | 25,40 | 162,50 | 9,52 | 157,60 | 7,00 | 649551 |
TPM 9066/1 | 170,00 | 140,00 | 25,40 | 167,00 | 12,70 | 161,72 | 7,00 | 669551 |
TPM 9067 | 170,00 | 145,00 | 25,40 | 167,00 | 12,70 | 161,72 | 7,00 | 669570 |
TPM 9068 | 175,00 | 150,00 | 25,40 | 172,00 | 12,70 | 166,72 | 7,00 | 688590 |
TPM 9069 | 180,00 | 155,00 | 25,40 | 177,00 | 12,70 | 171,72 | 8,00 | 708610 |
TPM 9070 | 180,00 | 150,00 | 35,40 | 177,00 | 6,35 | 172,95 | 8,00 | 708590 |
TPM 9070/1 | 180,00 | 150,00 | 36,00 | 177,00 | 12,50 | 172,95 | 8,00 | 708590 |
TPM 9071 | 185,00 | 160,00 | 25,40 | 182,00 | 12,70 | 176,72 | 8,00 | 728629 |
TPM 9072 | 190,00 | 165,00 | 25,40 | 187,00 | 12,70 | 181,72 | 8,00 | 748649 |
TPM 9073 | 195,00 | 170,00 | 25,40 | 192,00 | 12,70 | 186,72 | 8,00 | 767699 |
TPM 9074 | 200,00 | 170,00 | 35,40 | 198,00 | 6,35 | 193,00 | 8,00 | 787669 |
TPM 9075* | 200,00 | 170,00 | 36,00 | 197,00 | 12,50 | 192,00 | 8,00 | 787669/1 |
TPM 9076 | 200,00 | 175,00 | 25,40 | 197,00 | 12,70 | 191,62 | 8,00 | 787688 |
TPM 9077 | 210,00 | 185,00 | 25,40 | 207,00 | 12,70 | 201,62 | 8,00 | 826728 |
TPM 9078 | 220,00 | 190,00 | 35,40 | 217,00 | 6,35 | 212,70 | 8,00 | 866748 |
TPM 9079 | 220,00 | 195,00 | 25,40 | 217,00 | 12,70 | 211,62 | 8,00 | 866767 |
TPM 9080 | 225,00 | 200,00 | 25,40 | 222,00 | 12,70 | 216,62 | 8,00 | 886787 |
TPM 9081 | 230,00 | 205,00 | 25,40 | 227,00 | 12,70 | 221,62 | 8,00 | 905807 |
TPM 9082 | 240,00 | 215,00 | 25,40 | 237,00 | 12,70 | 231,62 | 8,00 | 944846 |
TPM 9083* | 250,00 | 225,00 | 25,40 | 247,00 | 12,70 | 241,62 | 8,00 | 984886 |
TPM 9084 | 250,00 | 220,00 | 35,40 | 247,00 | 6,35 | 242,90 | 8,00 | 984866 |
TPM 9085* | 250,00 | 220,00 | 36,00 | 247,00 | 12,50 | 242,00 | 8,00 | 984866/1 |
TPM 9085/1 | 254,00 | 224,00 | 35,40 | 251,00 | 12,70 | 246,00 | 8,00 | 1000882 |
TPM 9086 | 260,00 | 235,00 | 35,10 | 257,00 | 12,70 | 252,90 | 8,00 | 1024925 |
TPM 9087* | 280,00 | 250,00 | 35,40 | 277,00 | 9,52 | 272,90 | 8,00 | 1102984 |
TPM 9088 | 320,00 | 290,00 | 35,40 | 317,00 | 9,52 | 312,40 | 8,00 | 12591141 |
TPM 9089* | 320,00 | 290,00 | 36,00 | 317,00 | 12,70 | 312,00 | 8,00 | 12591141/1 |
TPM/P 9600 | 38,10 | 28,57 | 11,10 | 36,80 | 3,81 | 33,63 | 3,00 | 1500-1125 |
TPM/P 9601 | 44,45 | 28,57 | 19,05 | 43,12 | 6,35 | 39,87 | 5,00 | 1750-1125 |
TPM/P 9602 | 50,80 | 34,92 | 19,05 | 49,50 | 6,35 | 46,23 | 5,00 | 2000-1375 |
TPM/P 9603 | 50,80 | 41,27 | 11,10 | 49,20 | 3,81 | 46,27 | 3,00 | 2000-1625 |
TPM/P 9604 | 53,97 | 38,10 | 19,05 | 52,70 | 6,35 | 49,40 | 5,00 | 2125-1500 |
TPM/P 9605 | 60,33 | 44,45 | 19,05 | 58,98 | 6,35 | 55,73 | 5,00 | 2375-1750 |
TPM/P 9606 | 63,50 | 47,62 | 19,05 | 62,12 | 6,35 | 58,90 | 5,00 | 2500-1875 |
TPM/P 9607 | 63,50 | 50,80 | 14,90 | 62,12 | 6,35 | 58,90 | 3,00 | 2500-2000 |
TPM/P 9608 | 63,50 | 53,97 | 11,10 | 62,12 | 3,81 | 58,90 | 3,00 | 2500-2125 |
TPM/P 9609 | 66,67 | 50,80 | 19,05 | 65,27 | 6,35 | 62,10 | 5,00 | 2625-2000 |
TPM/P 9610 | 76,20 | 57,15 | 23,79 | 74,50 | 6,35 | 70,40 | 6,00 | 3000-2250 |
TPM/P 9611 | 88,90 | 69,85 | 23,79 | 87,22 | 6,35 | 83,08 | 6,00 | 3500-2750 |
TPM/P 9612 | 101,60 | 82,55 | 23,79 | 99,90 | 6,35 | 95,78 | 6,00 | 4000-3250 |
TPM/P 9613 | 127,00 | 101,60 | 32,15 | 124,98 | 6,35 | 120,09 | 6,00 | 5000-4000 |
TPM/P 9614 | 152,40 | 127,00 | 32,15 | 150,35 | 6,35 | 145,44 | 7,00 | 6000-5000 |
TPM/P 9615 | 177,80 | 152,40 | 32,15 | 175,75 | 6,35 | 170,80 | 7,00 | 7000-6000 |
