Уплотнение из неразъемного грязесъемного кольца

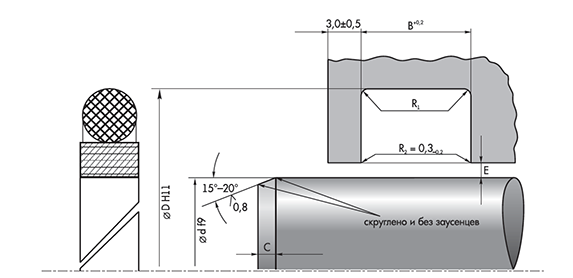

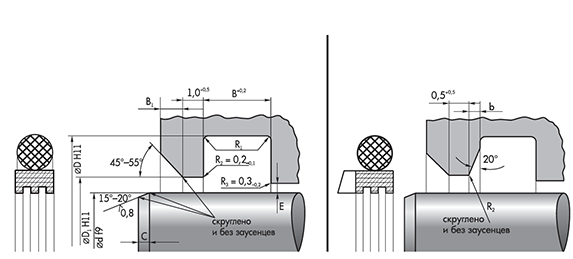

W50 – грязесъемник штока двухстороннего действия, состоящий из неразъемного грязесъемного кольца с сечением прямоугольной формы (с несколькими грязесъемными кромками) и поджимного резинового кольца с сечением круглой формы. W52 - грязесъемник двухстороннего действия, состоящий из разъемного грязесъемного кольца с сечением прямоугольной формы и поджимного кольца с сечением круглой формы.
|
КОД RGC |
ЧЕРТЕЖ |
НАЗВАНИЕ ПРОДУКТА |
ПРИМЕНЕНИЕ | МАТЕРИАЛ | КОД |
ДАВЛЕНИЕ (max) bar |
ТЕМП-РА (max) °C |
СКОРОСТЬ СКОЛЬЖЕНИЯ (max) – м/с |
СТОИМОСТЬ |
|---|---|---|---|---|---|---|---|---|---|
| W50 |
|
Грязесъемник штока |
Цеховые транспортные и грузоподъемные средства Индустриальное оборудование Регулировочные и управляющие устройства |
PTFE + NBR PTFE + NBR + PA + Углеволокно |
W50 Исполнение 1 W50 Исполнение 2 |
10 20 |
-50/+100 |
10,0 3,0 |
Стоимость |
| W52 |
|
Грязесъемник |
Цеховое оборудование |
NBR + PA | W52 | - | -50/+110 | 2,0 |
| RGC № | Кольцо поджимное | d,мм | D,мм | D1,мм | B,мм | B1,мм | C,мм (min) | R1,мм (max) | b,мм |
|---|---|---|---|---|---|---|---|---|---|
| W50-008 | O1-008 | 8,00 | 15,50 | 9,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-010 | O1-010 | 10,00 | 17,50 | 11,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-012 | O1-012 | 12,00 | 19,50 | 13,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-014 | O1-014 | 14,00 | 21,50 | 15,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-016 | O1-016 | 16,00 | 23,50 | 17,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-018 | O1-018 | 18,00 | 25,50 | 19,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-020E | O1-020E | 20,00 | 27,50 | 21,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-020 | O1-020 | 20,00 | 31,10 | 21,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-022E | O1-022E | 22,00 | 29,50 | 23,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-022 | O1-022 | 22,00 | 33,10 | 23,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-025E | O1-025E | 25,00 | 32,50 | 26,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-025 | O1-025 | 25,00 | 36,10 | 26,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-028E | O1-028E | 28,00 | 35,50 | 29,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-028 | O1-028 | 28,00 | 39,10 | 29,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-030E | O1-030E | 30,00 | 37,50 | 31,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-030 | O1-030 | 30,00 | 41,10 | 31,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-032E | O1-032E | 32,00 | 39,50 | 33,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-032 | O1-032 | 32,00 | 43,10 | 33,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-035E | O1-035E | 35,00 | 42,50 | 36,00 | 3,20 | 1,00 | 2,50 | 0,60 | - |
| W50-035 | O1-035 | 35,00 | 46,10 | 36,50 | 4,20 | 1,50 | 4,00 | 0,90 | 1,50 |
| W50-036E | O1-036E | 36,00 | 43,50 | 37,00 | 3,20 | 1,00 | 2,50 | 0,90 | - |
| W50-040E | O1-040E | 40,00 | 51,00 | 41,50 | 4,20 | 2,00 | 6,00 | 0,90 | 2,00 |
| W50-040 | O1-040 | 40,00 | 55,50 | 42,00 | 6,30 | 1,50 | 4,00 | 1,30 | - |
| W50-045E | O1-045E | 45,00 | 56,00 | 46,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-045 | O1-045 | 45,00 | 60,50 | 47,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-050E | O1-050E | 50,00 | 61,00 | 51,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-050 | O1-050 | 50,00 | 65,50 | 52,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-055E | O1-055E | 55,00 | 66,00 | 56,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-055 | O1-055 | 55,00 | 70,50 | 57,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-056E | O1-55E | 56,00 | 67,00 | 57,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-056 | O1-055 | 56,00 | 71,50 | 58,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-060E | O1-060E | 60,00 | 71,00 | 61,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-060 | O1-060 | 60,00 | 75,50 | 62,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-063E | O1-063E | 63,00 | 74,00 | 64,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-063 | O1-063 | 63,00 | 78,50 | 65,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-065E | O1-065E | 65,00 | 77,00 | 66,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-065 | O1-065 | 65,00 | 80,50 | 67,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-070E | O1-070E | 70,00 | 81,00 | 71,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-070 | O1-070 | 70,00 | 85,50 | 72,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-075E | O1-075E | 75,00 | 86,00 | 76,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-075 | O1-075 | 75,00 | 90,50 | 77,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-080E | O1-080E | 80,00 | 91,00 | 81,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-080 | O1-080 | 80,00 | 95,50 | 82,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-085E | O1-085E | 85,00 | 96,00 | 86,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-085 | O1-085 | 85,00 | 100,50 | 87,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-090E | O1-090E | 90,00 | 101,00 | 91,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-090 | O1-090 | 90,00 | 105,50 | 92,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-095E | O1-095E | 95,00 | 106,00 | 96,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-095 | O1-095 | 95,00 | 110,50 | 97,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-100E | O1-100E | 100,00 | 111,00 | 101,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-100 | O1-100 | 100,00 | 115,50 | 102,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-105E | O1-105E | 105,00 | 116,00 | 106,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-105 | O1-105 | 105,00 | 120,50 | 107,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-110E | O1-110E | 110,00 | 121,00 | 111,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-110 | O1-110 | 110,00 | 125,50 | 112,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-115E | O1-115E | 115,00 | 126,00 | 116,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-115 | O1-115 | 115,00 | 130,50 | 117,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-120E | O1-120E | 120,00 | 131,00 | 121,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-120 | O1-120 | 120,00 | 135,50 | 122,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-125E | O1-125E | 125,00 | 136,00 | 126,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-125 | O1-125 | 125,00 | 140,50 | 127,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-130E | O1-130E | 130,00 | 141,00 | 131,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-130 | O1-130 | 130,00 | 145,50 | 132,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-135E | O1-135E | 135,00 | 146,00 | 136,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-135 | O1-135 | 135,00 | 150,50 | 137,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-140E | O1-140E | 140,00 | 151,00 | 141,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-140 | O1-140 | 140,00 | 155,50 | 142,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-145E | O1-145E | 145,00 | 156,00 | 146,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-145 | O1-145 | 145,00 | 160,50 | 147,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-150E | O1-150E | 150,00 | 161,00 | 151,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-150 | O1-150 | 150,00 | 165,50 | 152,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-155E | O1-155E | 155,00 | 156,00 | 156,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-155 | O1-155 | 155,00 | 170,50 | 157,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-160E | O1-160E | 160,00 | 171,00 | 161,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-160 | O1-160 | 160,00 | 175,50 | 162,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-165E | O1-165E | 165,00 | 176,00 | 166,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-165 | O1-165 | 165,00 | 180,50 | 167,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-170E | O1-170E | 170,00 | 181,00 | 171,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-170 | O1-170 | 170,00 | 185,50 | 172,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-175E | O1-175E | 175,00 | 186,00 | 176,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-175 | O1-175 | 175,00 | 190,50 | 177,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-180E | O1-180E | 180,00 | 191,00 | 181,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-180 | O1-180 | 180,00 | 195,50 | 182,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-190E | O1-190E | 190,00 | 201,00 | 191,50 | 4,20 | 1,50 | 4,00 | 0,90 | - |
| W50-190 | O1-190 | 190,00 | 205,50 | 192,00 | 6,30 | 2,00 | 6,00 | 1,30 | 2,00 |
| W50-200E | O1-200E | 200,00 | 215,50 | 202,00 | 6,30 | 2,00 | 6,00 | 1,30 | - |
| W50-200 | O1-200 | 200,00 | 221,00 | 202,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-210E | O1-210E | 210,00 | 225,50 | 212,00 | 6,30 | 2,00 | 6,00 | 1,30 | - |
| W50-210 | O1-210 | 210,00 | 231,00 | 212,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-220E | O1-220E | 220,00 | 235,50 | 222,00 | 6,30 | 2,00 | 6,00 | 1,30 | - |
| W50-220 | O1-220 | 220,00 | 241,00 | 222,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-230E | O1-230E | 230,00 | 245,50 | 232,00 | 6,30 | 2,00 | 6,00 | 1,30 | - |
| W50-230 | O1-230 | 230,00 | 251,00 | 232,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-250E | O1-250E | 250,00 | 265,50 | 252,00 | 6,30 | 2,00 | 6,00 | 1,30 | - |
| W50-250 | O1-250 | 250,00 | 271,00 | 252,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-280 | O1-280 | 280,00 | 304,00 | 282,50 | 8,10 | 2,00 | 7,50 | 1,90 | 2,50 |
| W50-300 | O1-300 | 300,00 | 324,00 | 302,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-320 | O1-320 | 320,00 | 344,00 | 322,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-350 | O1-350 | 350,00 | 374,00 | 252,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
| W50-400 | O1-400 | 400,00 | 424,00 | 402,50 | 8,10 | 3,00 | 7,50 | 1,90 | 2,50 |
