Роторные уплотнения

R44 и R42 – уплотнения ротора двухстороннего действия, состоящее из неразъемного уплотнительного кольца и поджимного кольца с круглым сечением (R44 - O21 и R42 – O1). Профиль уплотнительного кольца имеет 1 или 2 проточки на рабочей поверхности и закругленные бортики по внутреннему диаметру.

КОД RGC	ЧЕРТЕЖ	НАЗВАНИЕ ПРОДУКТА	ПРИМЕНЕНИЕ	МАТЕРИАЛ	КОД	ДАВЛЕНИЕ (max) bar	ТЕМП-РА (max) °C	СКОРОСТЬ СКОЛЬЖЕНИЯ (max) – м/с	СТОИМОСТЬ
R44		Уплотнение ротора	Гидрошарниры трубопроводов и вращающиеся соединения Клапаны высокого давления Гидравлические коллекторы и двигатели	PTFE + NBR TPU + NBR	R44	40 32	-50/+110 -30/+110	10,0 0,5	Стоимость
R42		Уплотнение ротора	Гидрошарниры трубопроводов и вращающиеся соединения Клапаны высокого давления Гидравлические коллекторы и двигатели	PTFE + NBR TPU + NBR	R42	40 32	-50/+110 -30/+110	10 0,5	Стоимость

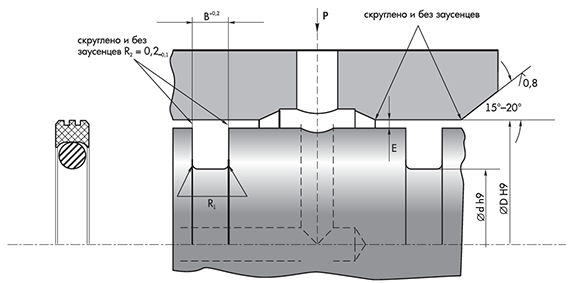

Технические
характеристики R44

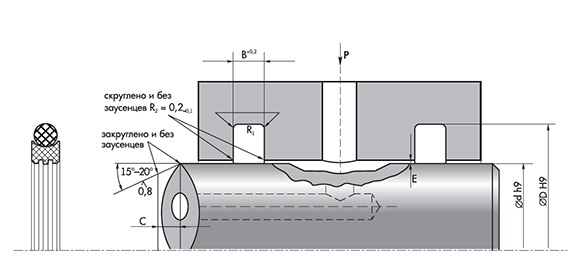

Технические
характеристики R42

Скачать каталог RGC

Информацию о наличии на складе и стоимости этих и других аналогов уточняйте у наших менеджеров
по тел. (861) 200-19-56

RGC №	d,мм	D,мм	B,мм	C,мм (min)	R1,мм (max)
R44-040	32,50	40,00	3,20	4,00	0,60
R44-050	42,50	50,00	3,20	4,00	0,60
R44-063	55,50	63,00	3,20	4,00	0,60
R44-080	69,00	80,00	4,20	6,00	0,90
R44-090	79,00	90,00	4,20	6,00	0,90
R44-100	89,00	100,00	4,20	6,00	0,90
R44-110	99,00	110,00	4,20	6,00	0,90
R44-125	114,00	125,00	4,20	6,00	0,90
R44-140	124,50	140,00	6,30	8,00	1,30
R44-150	134,50	150,00	6,30	8,00	1,30
R44-160	144,50	160,00	6,30	8,00	1,30
R44-170	154,50	170,00	6,30	8,00	1,30
R44-180	164,50	180,00	6,30	8,00	1,30
R44-190	174,50	190,00	6,30	8,00	1,30
R44-200	184,50	200,00	6,30	8,00	1,30
R44-220	204,50	220,00	6,30	8,00	1,30
R44-250	234,50	250,00	6,30	8,00	1,30

Развернуть таблицу

RGC №	Кольцо поджимное	d,мм	D,мм	B,мм	C,мм (min)	R1,мм (max)
R42-020E	O1-020E	20,00	27,50	3,20	2,50	0,60
R42-020	O1-020	20,00	31,00	4,20	4,00	0,90
R42-022E	O1-022E	22,00	29,50	3,20	2,50	0,60
R42-022	O1-022	22,00	33,00	4,20	4,00	0,90
R42-025E	O1-025E	25,00	32,50	3,20	2,50	0,60
R42-025	O1-025	25,00	36,00	4,20	4,00	0,90
R42-028E	O1-028E	28,00	35,50	3,20	2,50	0,60
R42-028	O1-028	28,00	39,00	4,20	4,00	0,90
R42-030E	O1-030E	30,00	37,50	3,20	2,50	0,60
R42-030	O1-030	30,00	41,00	4,20	4,00	0,90
R42-032E	O1-032E	32,00	39,50	3,20	2,50	0,60
R42-032	O1-032	32,00	43,00	4,20	4,00	0,90
R42-035E	O1-035E	35,00	42,50	3,20	2,50	0,60
R42-035	O1-035	35,00	46,00	4,20	4,00	0,90
R42-036E	O1-036E	36,00	43,50	3,20	2,50	0,60
R42-036	O1-036	36,00	47,00	4,20	4,00	0,90
R42-040E	O1-040E	40,00	51,00	4,20	4,00	0,90
R42-040	O1-040	40,00	55,50	6,30	6,00	1,30
R42-045E	O1-045E	45,00	56,00	4,20	4,00	0,90
R42-045	O1-045	45,00	60,50	6,30	6,00	1,30
R42-050E	O1-050E	50,00	61,00	4,20	4,00	0,90
R42-050	O1-050	50,00	65,50	6,30	6,00	1,30
R42-055E	O1-055E	55,00	66,00	4,20	4,00	0,90
R42-055	O1-055	55,00	70,50	6,30	6,00	1,30
R42-056E	O1-056E	56,00	67,00	4,20	4,00	0,90
R42-056	O1-056E	56,00	71,50	6,30	6,00	1,30
R42-060E	O1-060E	60,00	71,00	4,20	4,00	0,90
R42-060	O1-060	60,00	75,50	6,30	6,00	1,30
R42-063E	O1-063E	63,00	74,00	4,20	4,00	0,90
R42-063	O1-063	63,00	78,50	6,30	6,00	1,30
R42-065E	O1-065E	65,00	77,00	4,20	4,00	0,90
R42-065	O1-065	65,00	80,50	6,30	6,00	1,30
R42-070E	O1-070E	70,00	81,00	4,20	4,00	0,90
R42-070	O1-070	70,00	85,50	6,30	6,00	1,30
R42-075E	O1-075E	75,00	86,00	4,20	4,00	0,90
R42-075	O1-075	75,00	90,50	6,30	6,00	1,30
R42-080E	O1-080E	80,00	91,00	4,20	4,00	0,90
R42-080	O1-080	80,00	95,50	6,30	6,00	1,30
R42-085E	O1-085E	85,00	96,00	4,20	4,00	0,90
R42-085	O1-085	85,00	100,50	6,30	6,00	1,30
R42-090E	O1-090E	90,00	101,00	4,20	4,00	0,90
R42-090	O1-090	90,00	105,50	6,30	6,00	1,30
R42-095E	O1-095E	95,00	106,00	4,20	4,00	0,90
R42-095	O1-095	95,00	110,50	6,30	6,00	1,30
R42-100E	O1-100E	100,00	111,00	4,20	4,00	0,90
R42-100	O1-100	100,00	115,50	6,30	6,00	1,30
R42-105E	O1·105E	105,00	116,00	4,20	4,00	0,90
R42-105	O1-105	105,00	120,50	6,30	6,00	1,30
R42-110	O1-110	110,00	125,50	6,30	6,00	1,30
R42-115E	O1-115E	115,00	126,00	4,20	4,00	0,90
R42-115	O1-115	115,00	130,50	6,30	6,00	1,30
R42-120E	O1·120E	120,00	131,00	4,20	4,00	0,90
R42-120	O1-120	120,00	135,50	6,30	6,00	1,30
R42-125E	O1-125E	125,00	136,00	4,20	4,00	0,90
R42-125	O1-125	125,00	140,50	6,30	6,00	1,30
R42-130E	O1-130E	130,00	141,00	4,20	4,00	0,90
R42-130	O1·130	130,00	145,50	6,30	6,00	1,30
R42-135E	O1·135E	135,00	146,00	4,20	4,00	0,90
R42-135	O1-135	135,00	150,50	6,30	6,00	1,30
R42-140E	O1-140E	140,00	151,00	4,20	4,00	0,90
R42-140	O1-140	140,00	155,50	6,30	6,00	1,30
R42-145E	O1-145E	145,00	156,00	4,20	4,00	0,90
R42-145	O1·145	145,00	160,50	6,30	6,00	1,30
R42-150E	O1-150E	150,00	161,00	4,20	4,00	0,90
R42-150	O1-150	150,00	165,50	6,30	6,00	1,30
R42-155E	O1-155E	155,00	156,00	4,20	4,00	0,90
R42-155	O1-155	155,00	170,50	6,30	6,00	1,30
R42-160E	O1-160E	160,00	171,00	4,20	4,00	0,90
R42-160	O1-160	160,00	175,50	6,30	6,00	1,30
R42-160H	O1-160H	160,00	181,00	8,10	7,50	1,90
R42-165E	O1-165E	165,00	176,00	4,20	4,00	0,90
R42-165	O1-165	165,00	180,50	6,30	6,00	1,30
R42-170E	O1-170E	170,00	181,00	4,20	4,00	0,90
R42-170	O1·170	170,00	185,50	6,30	6,00	1,30
R42-175E	O1·175E	175,00	186,00	4,20	4,00	0,90
R42-175	O1-175	175,00	190,50	6,30	6,00	1,30
R42-180E	O1-180E	180,00	191,00	4,20	4,00	0,90
R42-180	O1-180	180,00	195,50	6,30	6,00	1,30
R42-180H	O1-200H	180,00	201,00	8,10	7,50	1,90
R42-190E	O1·190E	190,00	201,00	4,20	4,00	0,90
R42-190	O1-190	190,00	205,50	6,30	6,00	1,30
R42-200E	O1-200E	200,00	215,50	6,30	6,00	1,30
R42-200	O1-200	200,00	221,00	8,10	7,50	1,90
R42-210E	O1-210E	210,00	225,50	6,30	6,00	1,30
R42-210	O1-210	210,00	231,00	8,10	7,50	1,90
R42-220E	O1 220E	220,00	235,50	6,30	6,00	1,30
R42-220	O1-220	220,00	241,00	8,10	7,50	1,90
R42-230E	O1 230E	230,00	245,50	6,30	6,00	1,30
R42-230	O1-230	230,00	251,00	8,10	7,50	1,90
R42-250E	O1-250E	250,00	265,50	6,30	6,00	1,30
R42-250	O1-250	250,00	271,00	8,10	7,50	1,90
R42-28O	O1-280	280,00	304,50	8,10	7,50	1,90
R42-300	O1-300	300,00	324,50	8,10	7,50	1,90
R42-320	O1-320	320,00	344,50	8,10	7,50	1,90
R42-350	O1-350	350,00	374,50	8,10	7,50	1,90
R42-400	O1-400	400,00	424,50	8,10	7,50	1,90
