Направляющие ленты и кольца
KPB – направляющий элемент поршня-штока, который предназначен для применения при тяжелых режимах эксплуатации в пневматических и гидравлических системах. KBT – направляющий элемент поршня-штока, который используется в пневматических и гидравлических системах при нормальных режимах эксплуатации.
|
КОД KASTAS |
ЧЕРТЕЖ |
НАЗВАНИЕ ПРОДУКТА |
ПРИМЕНЕНИЕ | МАТЕРИАЛ | КОД |
ДАВЛЕНИЕ (max) bar |
ТЕМП-РА (max) °C |
СКОРОСТЬ СКОЛЬЖЕНИЯ (max) – м/с |
СТОИМОСТЬ |
|---|---|---|---|---|---|---|---|---|---|
| KPB |
|
Направляющая из полиэфирной смолы | Поршень шток | ПОЛИЭФИРНАЯ СМОЛА | PR6501 | -40/+120 | 1 | Стоимость | |
| KBT |
|
Направляющая из PTFE с бронзой | Поршень шток | PTFE | PT6003 | -60/+200 | 15 | ||
| KSB |
|
Направляющая | Поршень шток | -40/+120 | 1 |

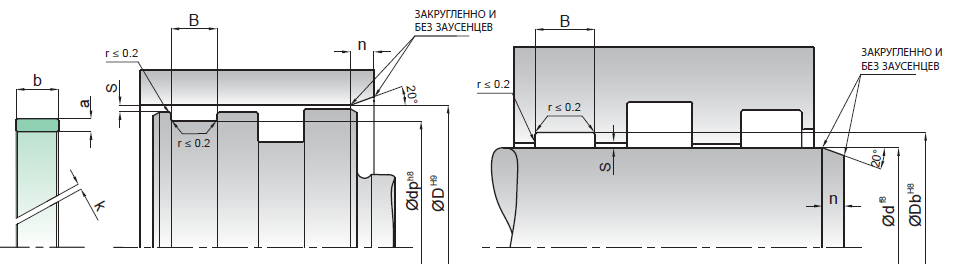

Технические
характеристики KPB

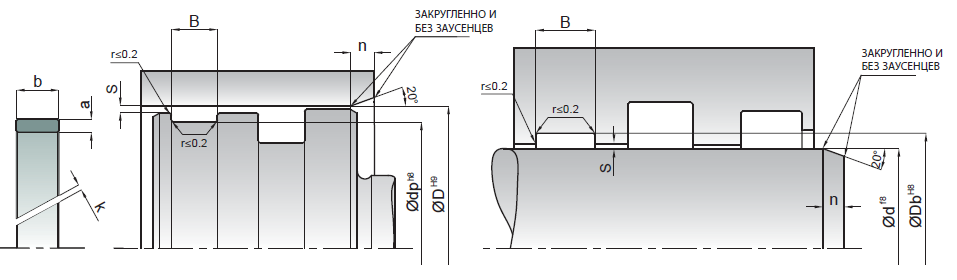

Технические
характеристики KBT
Технические
характеристики KSB
| KASTAS № | b | B (-0/+0,2) | a |
|---|---|---|---|
| KPB 2x10 | 9,80 | 10,00 | 2,00 |
| KPB 2x15 | 14,80 | 15,00 | 2,00 |
| KPB 2x20 | 19,80 | 20,00 | 2,00 |
| KPB 2x25 | 24,50 | 25,00 | 2,00 |
| KPB 2.5x5.6 | 5,40 | 5,60 | 2,50 |
| KPB 2.5x9.7 | 9,50 | 9,70 | 2,50 |
| KPB 2.5x10 | 9,80 | 10,00 | 2,50 |
| KPB 2.5x15 | 14,80 | 15,00 | 2,50 |
| KPB 2.5x20 | 19,80 | 20,00 | 2,50 |
| KPB 2.5x25 | 24,50 | 25,00 | 2,50 |
| KPB 3x15 | 14,80 | 15,00 | 3,00 |
| KPB 3x20 | 19,80 | 20,00 | 3,00 |
| KPB 3x25 | 24,50 | 25,00 | 3,00 |
| KPB 4x9.7 | 9,50 | 9,70 | 4,00 |
| KPB 4x15 | 14,80 | 15,00 | 4,00 |
| KPB 4x20 | 19,80 | 20,00 | 4,00 |
| KPB 4x25 | 24,50 | 25,00 | 4,00 |
