Грязесъемник стандартный
Грязесъемники GHK и GHM представляют собой неотъемлемый элемент для всего гидравлического и пневматического оборудования. Они обеспечивает полную защиту от посторонних примесей таких, как пыль, жидкость и другие типы загрязнений, которые могут попасть в уплотнительную систему через шток и повредить внутренние компоненты цилиндра. Эти типы грязесъемника особенно подходят для работы во влажных, пыльных средах.
|
КОД GUARNITEC |
ЧЕРТЕЖ |
НАЗВАНИЕ ПРОДУКТА |
ПРИМЕНЕНИЕ | МАТЕРИАЛ | КОД |
ДАВЛЕНИЕ (max) bar |
ТЕМП-РА (max) °C |
СКОРОСТЬ СКОЛЬЖЕНИЯ (max) – м/с |
СТОИМОСТЬ |
|---|---|---|---|---|---|---|---|---|---|
| GHK |
|

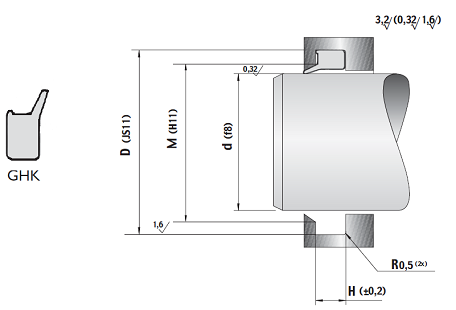

Грязесъемник | Разгрузочно-погрузочное оборудование Сельскохозяйственная техника Гидроборта | PU | GHK | - | -35/+100 | 0,8 | Стоимость |
| GHM |
|

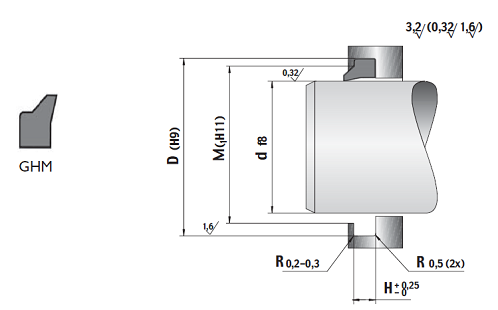

Грязесъемник | Разгрузочно-погрузочное оборудование Сельскохозяйственная техника Гидроборта | NBR | GHM | - | -30/+110 | 0,8 |
| GUARNITEC № | D | d | H | M | № |
|---|---|---|---|---|---|
| GHK 300 | 18,60 | 12,00 | 3,80 | 15,00 | 047070 |
| GHK 300/1 | 16,60 | 12,00 | 3,00 | 14,00 | 047063 |
| GHK 300/2 | 14,60 | 10,00 | 2,00 | 12,00 | 039055 |
| GHK 301 | 19,60 | 13,00 | 3,80 | 16,00 | 051074 |
| GHK 301/1 | 20,60 | 14,00 | 3,80 | 17,00 | 055078 |
| GHK 302 | 21,60 | 15,00 | 3,80 | 18,00 | 059082 |
| GHK 302/1 | 22,60 | 16,00 | 3,80 | 19,00 | 062087 |
| GHK 302/2 | 22,60 | 16,00 | 2,70 | 19,00 | 062087/1 |
| GHK 303 | 23,60 | 17,00 | 3,80 | 20,00 | 066094 |
| GHK 304 | 24,60 | 18,00 | 3,80 | 21,00 | 070094 |
| GHK 305 | 28,60 | 19,00 | 5,30 | 22,00 | 074110 |
| GHK 305/1 | 26,60 | 20,00 | 3,40 | 23,00 | 078102 |
| GHK 306 | 28,60 | 20,00 | 5,30 | 23,00 | 078110 |
| GHK 306/1 | 27,60 | 22,00 | 2,50 | 24,50 | 086106 |
| GHK 307 | 30,60 | 22,00 | 5,30 | 25,00 | 086118 |
| GHK 307/1 | 32,60 | 24,00 | 5,30 | 27,00 | 094125 |
| GHK 308 | 33,60 | 25,00 | 5,30 | 28,00 | 098129 |
| GHK 309 | 34,60 | 26,00 | 5,30 | 29,00 | 102133 |
| GHK 309/1 | 35,60 | 27,00 | 5,30 | 30,00 | 106137 |
| GHK 310 | 36,60 | 28,00 | 5,30 | 31,00 | 110141 |
| GHK 310/1 | 36,60 | 30,00 | 4,20 | 32,00 | 118141 |
| GHK 311 | 38,60 | 30,00 | 5,30 | 33,00 | 118149 |
| GHK 312 | 40,60 | 32,00 | 5,30 | 35,00 | 125157 |
| GHK 312/1 | 41,60 | 33,00 | 5,30 | 36,00 | 129161 |
| GHK 313 | 43,60 | 35,00 | 5,30 | 38,00 | 137169 |
| GHK 314 | 44,60 | 36,00 | 5,30 | 39,00 | 141173 |
| GHK 315 | 46,60 | 38,00 | 5,30 | 41,00 | 149181 |
| GHK 315/1 | 44,80 | 40,00 | 5,30 | 42,00 | 157174 |
| GHK 316 | 48,60 | 40,00 | 5,30 | 43,00 | 157188 |
| GHK 317 | 50,60 | 42,00 | 5,30 | 45,00 | 165196 |
| GHK 318 | 53,60 | 45,00 | 5,30 | 48,00 | 177208 |
| GHK 319 | 55,60 | 45,00 | 5,30 | 48,00 | 177216 |
| GHK 320 | 54,60 | 46,00 | 5,30 | 49,00 | 181212 |
| GHK 320/1 | 55,60 | 47,00 | 5,30 | 50,00 | 185216 |
| GHK 321 | 56,60 | 48,00 | 5,30 | 51,00 | 188220 |
| GHK 321/1 | 60,60 | 48,00 | 5,30 | 54,00 | 188236 |
| GHK 322 | 58,60 | 50,00 | 5,30 | 53,00 | 196228 |
| GHK 323 | 60,60 | 50,00 | 5,30 | 54,00 | 196236 |
| GHK 324 | 61,60 | 53,00 | 5,30 | 56,00 | 208240 |
| GHK 325 | 63,60 | 55,00 | 5,30 | 58,00 | 216248 |
| GHK 326 | 65,60 | 55,00 | 5,30 | 59,00 | 216255 |
| GHK 327 | 64,60 | 56,00 | 5,30 | 59,00 | 220251 |
| GHK 327/1 | 66,60 | 56,00 | 5,30 | 60,00 | 220259 |
| GHK 328 | 68,60 | 60,00 | 5,30 | 63,00 | 236267 |
| GHK 329 | 70,60 | 60,00 | 5,30 | 63,00 | 236275 |
| GHK 329/1 | 69,60 | 61,00 | 5,30 | 64,00 | 240279 |
| GHK 330 | 71,60 | 63,00 | 5,30 | 66,00 | 248279 |
| GHK 331 | 73,60 | 63,00 | 5,30 | 67,00 | 248287 |
| GHK 331/1 | 73,60 | 63,00 | 6,10 | 67,00 | 248287/1 |
| GHK 331/2 | 75,60 | 63,00 | 5,30 | 69,00 | 248295 |
| GHK 332 | 73,60 | 65,00 | 5,30 | 68,00 | 255287 |
| GHK 333 | 75,60 | 65,00 | 5,30 | 69,00 | 255295 |
| GHK 333/1 | 76,00 | 68,00 | 5,30 | 72,00 | 267299 |
| GHK 334 | 78,60 | 70,00 | 5,30 | 73,00 | 275307 |
| GHK 335 | 80,60 | 70,00 | 5,30 | 72,00 | 275314 |
| GHK 336 | 82,60 | 70,00 | 7,10 | 76,00 | 275322 |
| GHK 337 | 83,60 | 75,00 | 5,30 | 78,00 | 295326 |
| GHK 338 | 87,20 | 75,00 | 7,10 | 81,00 | 295345 |
| GHK 338/1 | 84,60 | 76,00 | 5,30 | 79,00 | 299330 |
| GHK 338/2 | 86,60 | 78,00 | 5,30 | 81,00 | 307338 |
| GHK 339 | 88,60 | 80,00 | 5,30 | 83,00 | 314346 |
| GHK 339/1 | 90,60 | 80,00 | 5,30 | 85,00 | 314354 |
| GHK 340 | 92,20 | 80,00 | 7,10 | 86,00 | 314362 |
| GHK 340/2 | 95,20 | 83,00 | 7,10 | 89,00 | 326374 |
| GHK 340/1 | 93,60 | 85,00 | 5,30 | 88,00 | 334366 |
| GHK 341 | 97,20 | 85,00 | 7,10 | 91,00 | 334381 |
| GHK 341/2 | 96,60 | 88,00 | 5,30 | 91,00 | 346377 |
| GHK 341/1 | 98,60 | 90,00 | 5,30 | 93,00 | 354385 |
| GHK 342 | 102,20 | 90,00 | 7,10 | 96,00 | 354401 |
| GHK 342/1 | 99,60 | 91,00 | 5,30 | 94,00 | 358389 |
| GHK 343 | 107,20 | 95,00 | 7,10 | 101,00 | 374421 |
| GHK 343/1 | 105,60 | 97,00 | 5,30 | 100,00 | 381413 |
| GHK 344 | 112,20 | 100,00 | 7,10 | 106,00 | 393440 |
| GHK 344/1 | 115,20 | 100,00 | 9,30 | 107,50 | 393452 |
| GHK 344/2 | 117,50 | 101,50 | 7,10 | 109,50 | 399462 |
| GHK 344/3 | 119,50 | 103,50 | 7,10 | 111,50 | 407470 |
| GHK 344/4 | 113,60 | 105,00 | 5,30 | 108,00 | 413444 |
| GHK 345 | 117,20 | 105,00 | 7,10 | 111,00 | 413460 |
| GHK 345/1 | 120,20 | 105,00 | 5,30 | 112,50 | 413472 |
| GHK 345/2 | 115,60 | 107,00 | 5,30 | 110,00 | 420452 |
| GHK 345/3 | 120,20 | 108,00 | 7,10 | 114,00 | 425472 |
| GHK 346 | 122,20 | 110,00 | 7,10 | 116,00 | 433480 |
| GHK 347 | 127,20 | 115,00 | 7,10 | 121,00 | 452500 |
| GHK 347/2 | 126,60 | 118,00 | 5,30 | 121,00 | 464497 |
| GHK 347/1 | 128,60 | 120,00 | 5,30 | 123,00 | 472504 |
| GHK 348 | 132,20 | 120,00 | 7,10 | 126,00 | 472519 |
| GHK 349 | 137,20 | 125,00 | 7,10 | 131,00 | 492539 |
| GHK 350 | 140,20 | 125,00 | 10,10 | 132,60 | 492551 |
| GHK 350/1 | 134,60 | 126,00 | 5,30 | 129,00 | 495529 |
| GHK 351 | 142,20 | 130,00 | 7,10 | 136,00 | 511559 |
| GHK 352 | 147,20 | 135,00 | 7,10 | 141,00 | 531578 |
| GHK 353 | 152,20 | 140,00 | 7,10 | 146,00 | 551598 |
| GHK 354 | 155,20 | 140,00 | 10,10 | 147,60 | 551610 |
| GHK 354/1 | 151,60 | 143,00 | 5,30 | 146,00 | 562596 |
| GHK 354/2 | 153,60 | 145,00 | 5,30 | 148,00 | 570603 |
| GHK 355 | 157,20 | 145,00 | 7,10 | 151,00 | 570618 |
| GHK 355/1 | 155,00 | 147,00 | 5,30 | 150,00 | 578610 |
| GHK 356 | 162,20 | 150,00 | 7,10 | 156,00 | 590637 |
| GHK 357 | 165,20 | 150,00 | 10,10 | 157,60 | 590649 |
| GHK 358 | 175,20 | 160,00 | 10,10 | 168,00 | 629688 |
| GHK 358/1 | 177,20 | 165,00 | 7,10 | 170,00 | 649698 |
| GHK 358/6 | 180,22 | 165,00 | 10,20 | 16,00 | 649708 |
| GHK 358/5 | 178,00 | 170,00 | 5,30 | 174,00 | 669700 |
| GHK 358/8 | 180,60 | 170,00 | 5,30 | 175,00 | 669708 |
| GHK 358/2 | 185,20 | 170,00 | 10,10 | 178,00 | 669728 |
| GHK 358/4 | 179,60 | 171,00 | 5,30 | 174,00 | 672707 |
| GHK 358/7 | 187,20 | 175,00 | 7,10 | 183,00 | 688736 |
| GHK 358/3 | 195,20 | 180,00 | 10,10 | 188,00 | 708767 |
| GHK 359 | 200,20 | 180,00 | 10,20 | 190,00 | 708787 |
| GHK 359/1 | 210,20 | 190,00 | 10,20 | 200,00 | 748826 |
| GHK 359/2 | 210,20 | 195,00 | 10,20 | 202,50 | 767826 |
| GHK 359/3 | 210,20 | 196,00 | 7,10 | 203,00 | 771826 |
| GHK 359/4 | 209,20 | 197,00 | 7,10 | 203,00 | 775822 |
| GHK 360 | 220,20 | 200,00 | 10,20 | 210,00 | 787866 |
| GHK 360/1 | 225,20 | 210,00 | 7,10 | 217,50 | 826885 |
| GHK 360/2 | 235,20 | 220,00 | 10,20 | 230,00 | 866925 |
| GHK 361 | 240,00 | 220,00 | 10,20 | 230,00 | 866944 |
| GHK 361/1 | 234,20 | 222,00 | 7,10 | 228,00 | 874921 |
| GHK 362 | 255,00 | 235,00 | 10,20 | 245,00 | 9251003 |
| GHK 363 | 258,20 | 238,00 | 10,20 | 248,00 | 9371015 |
