Что такое червячный редуктор

Червячный редуктор представляет собой механический узел, предназначенный для преобразования скорости и крутящего момента в приводных системах. Он включает в себя червячный вал редуктора и червячное колесо, взаимодействие которых понижает угловую скорость и увеличивает крутящий момент.

Этот тип редуктора применяется в промышленности благодаря своей способности работать под постоянными нагрузками при минимальном уровне шума, а также компактным габаритам, что позволяет интегрировать его в различные механизмы с ограниченными пространствами.

Принцип работы червячного редуктора

Червячный вал имеет спиральную форму, входит в зацепление с червячным колесом, обеспечивая вращение под определённым углом. Это позволяет уменьшить скорость вращения и одновременно увеличить крутящий момент на выходе. Чтобы понять этот процесс, рассмотрим основные преимущества и недостатки червячного редуктора.

Преимущества червячного редуктора в следующем:

• Высокая степень преобразования скорости в крутящий момент. Червячные редукторы способны снизить скорость вращения и повысить крутящий момент при компактных размерах устройства.
• Компактность конструкции. Небольшие размеры позволяют интегрировать червячные редукторы в различные системы, не занимая много места.
• Низкий уровень шума.  Благодаря тихой работе, их применяют в условиях, где важен акустический комфорт.

Эти свойства делают их незаменимыми в оборудовании, требующем компактности, эффективности и бесшумной работы, включая промышленные и бытовые устройства.

С другой стороны, червячные редукторы имеют и свои недостатки:

• Часть энергии расходуется впустую из-за трения механизмов, что приводит к снижению эффективности работы устройства.
• В условиях повышенной нагрузки червячные редукторы могут перегреваться и быстрее изнашиваться, поэтому требуется постоянное охлаждение и смазывание трущихся частей механизмов.

Эти преимущества и недостатки необходимо учитывать при выборе червячного редуктора для конкретных задач, чтобы обеспечить надежность и работоспособность механизма.

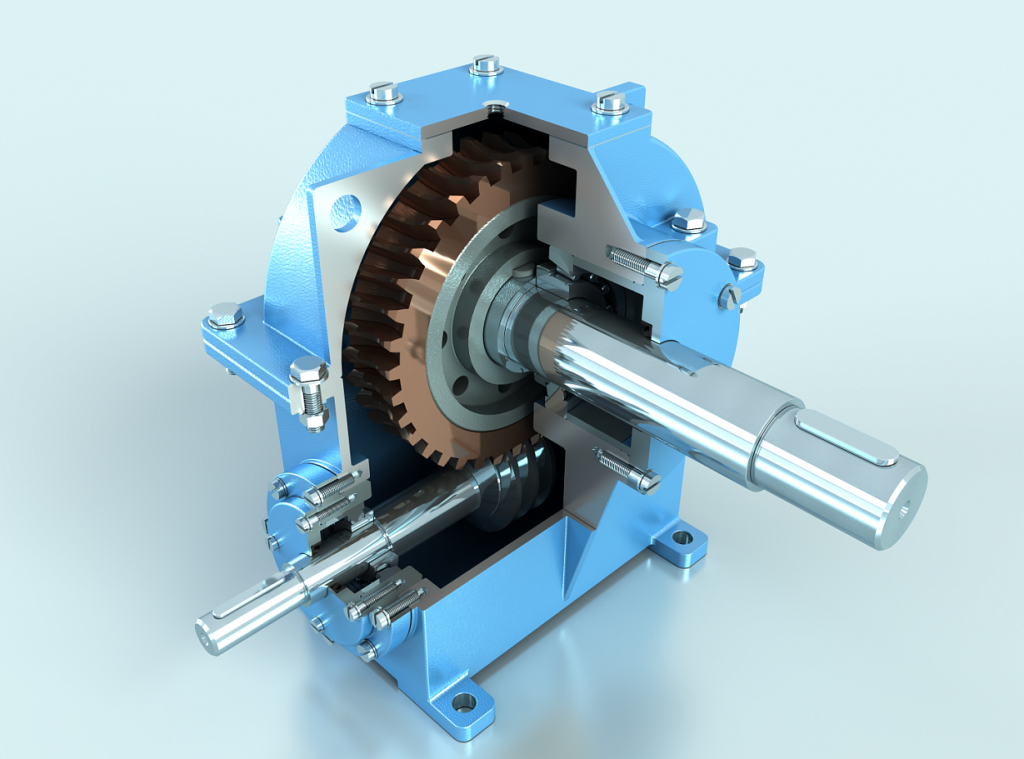

Устройство червячного редуктора

Чтобы червячный редуктор работал эффективно, важно понимать, как устроены его основные компоненты:

• Червячный вал передает вращение от двигателя к червячному колесу, вал изготавливается из стали.
• Червячное колесо приводится в движение валом и передает вращение на выходной вал. Обычно оно изготавливается из бронзы или стали.
• Корпус держит внутренние механизмы от внешних воздействий. Для его изготовления используется чугун или алюминий, в зависимости того где будет применяться механизм.

Правильный выбор материалов и точное изготовление всех деталей определяют срок службы устройства и его производительность. Неверно подобранные материалы негативно повлияют на на его работу. Перед изготовлением необходимо произвести все необходимые расчеты.

Этапы изготовления червячного редуктора

Изготовление сложный процесс, который требует должного уровня качества и точности. На каждом этапе производства важно проверять точность размеров и прочность чтобы избежать возможных дефектов на последнем этапе производства. Далее рассмотрены основные этапы процесса изготовления.

1. Проектирование

Проводится тщательный расчет всех параметров редуктора, включая нагрузку, размеры и условия эксплуатации. Это позволяет правильно подобрать материалы и параметры зубьев червячного колеса, что критично для достижения необходимой степени редукции.

2. Изготовление комплектующих

Производство червячного вала и колес осуществляется с использованием высокоточных станков. Для вала используется сталь, устойчивая к износу, а для колес — бронза или сталь, что обеспечивает отличное сцепление и хорошее трение.

3. Обработка поверхностей

 Чтобы уменьшить трение между червячным валом и колесами, применяются специальные обработки, повышающие их устойчивость к износу и обеспечивающие плавность работы.

4. Сборка

Все компоненты перемещаются в корпусе редуктора с соблюдением строгих допусков. На этом этапе также проводится проверка на соответствие всем техническим требованиям и проверка работоспособности.

Эти этапы производства являются ключевыми для создания червячного редуктора, который будет служить надежно и долго, выполняя свои функции даже в самых сложных условиях эксплуатации.

Применение червячных редукторов

Червячные редукторы применяются в разных отраслях, они используются как в тяжелой промышленности, так и в бытовой технике частного дома. Чаще всего такие редукторы применяются в следующих механизмах:

• Конвейеры. В конвейерных звеньях червячные редукторы обеспечивают плавное и точное перемещение ленты, что необходимо для стабильной работы производственной линии.
• Подъёмные механизмы. В лифтах и ​​других подъемных червячных редукторах главная роль заключается в обеспечении безопасного и эффективного подъема и спуска.
• Металлообрабатывающее оборудование. Для регулирования скорости вращения инструментов червячные редукторы, используются в станках и в автоматизированных средствах управления.

Правильно выбранный редуктор повысит эффективность производства при минимально занятом пространстве. Это универсальное устройство, которое сочетает в себе компактность, надежность и высокую производительность.

Выбор червячного редуктора должен основываться на тщательном анализе задач и условий эксплуатации, чтобы избежать возможность отказа в самый неподходящий момент в его использовании.
